高壓清洗機管路總水頭損失ΣΗ的計算方法

時間：2012-05-07     來源： http://www.17060.cn

高壓清洗機是由高壓泵、安全閥、調壓溢流閥、高壓噴槍、高壓噴頭及高壓膠管等為一體的設備。當高壓泵的排出壓力不變時，水頭損失 ΣΗ 的大小就決定了平均動能，為了提高平均動能，增加沖擊力，就要設法減少總水頭損失 ΣΗ 。

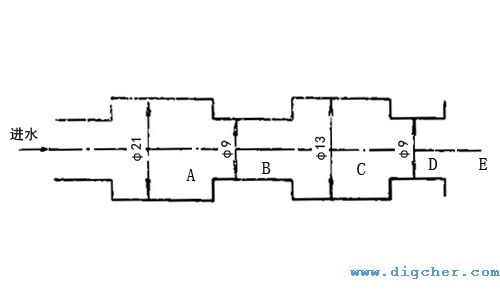

我們以壓力200 bar、流量133 l/min、高壓膠管長度15m、內徑13m的高壓清洗機為例，其高壓管路系統當量縱斷面如圖所示：

高壓管路系統當量縱斷面

1、高壓膠管中水的平均流速 V 的計算

高壓膠管中水的平均流速V的計算公式  公式(1)

2、沿程水頭損失沿程水頭損失的計算。

首先計算雷諾數：雷諾數的計算公式  公式(2)

公式中 γ —水的運動粘度，按水溫20℃計算：水的運動粘度γ計算公式

然后選取當量粗糙度 Δ，對于高壓膠管，一般 Δ =0.02mm。并計算 Δ/D，根據 Re 和 Δ/D 值查摩迪圖，得出 λ 值。

最后利用公式(3)計算沿程水頭損失。

沿程水頭損失計算公式  公式(3)

對于上述高壓清洗機，Re =217600，Δ/D =0.00154，查摩迪圖得 λ =0.0225，由公式(3)求得 沿程水頭損失=371m。

3、局部總水頭損失 局部總水頭損失 的計算

忽略從壓力表到A腔的局部水頭損失。分別確定系統各當量縱斷面局部水頭損失系數局部水頭損失系數和直徑直徑，然后利用公式(4)計算局部總水頭損失。

局部總水頭損失計算公式  公式(4)

對于上述高壓清洗機：

從A到B，ζAB=0.408，dB=9mm
從B到C，ζBC=0.271，dC=13mm
從C到D，ζCD=0.021，dD=8mm
從D到E，ζDE=0.5
代入公式(4)得出：局部總水頭損失=74m

4、總水頭 ΣΗ 計算

由公式(5)計算 ΣΗ 。

總水頭損失計算公式  公式(5)

對于上述高壓清洗機 ΣΗ =445m，或者 ΣΗ =44.5 bar。

在上述計算方法中，由于忽略了水流脈動，過流流部件變形，膠管振動等一些因素的影響，所以理論計算結果較實際測量值小，但比較接近。通過水力學的其他途徑計算，所得結果相差不大，因此上述計算方法可以用于工程計算。
