德高潔公鐵兩用軌道清掃車電氣控制介紹

    時間:2014-12-11 14:32:51作者:LeeZhou來源:德高潔清潔設備分享到:QQ空間新浪微博騰訊微博人人網微信

    德高潔公鐵兩用軌道清掃車電控系統配備車載微機、GPS衛星定位等系統,車載微機系統實現視頻、運行軌跡的實時記錄,實現車輛供油、行程、運用、維修、故障等信息記錄管理,車載微機支持觸控操作,按照微機預設程序選擇不同級別清洗流程,微機控制系統可根據需要切換選擇控制模式。選擇內容包括高壓噴嘴、清掃刷和吸塵等多種功能自由搭配,實現不同功能組合運行或單一功能運行。

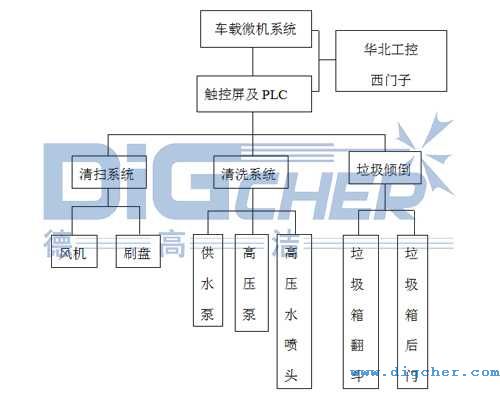

    德高潔公鐵兩用軌道清掃車電氣控制系統

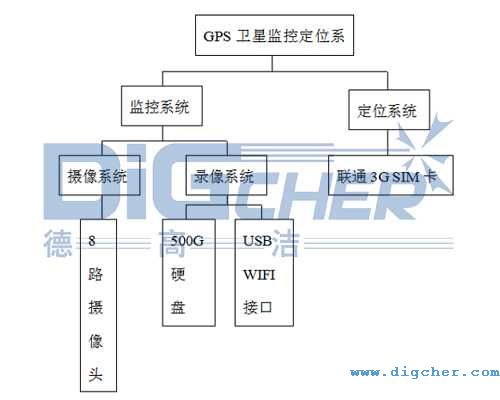

    德高潔公鐵兩用軌道清掃車GPS衛星監控定位系統

    車載監控系統視頻監視記錄為8通道輸入,每通道物理分辨率可達到800P以上,存儲量500G的超大硬盤可以滿足任何存貯要求,車載微機提供USB、WIFI接口,方便車輛運行數據轉移清空和存檔,優質的高清畫面可以讓駕駛員在作業時全方位及時掌握設備的運行情況。

    程序控制系統采用西門子200型編程控制器,它具有運算速度快,運行穩定,抗干擾能力強等諸多優點,可以保障控制系統的安全平穩的運行。

    設備的操作及監控系統放置在駕駛室中,方便操作人員控制和監控設備的運行,操作面板布局如下圖:

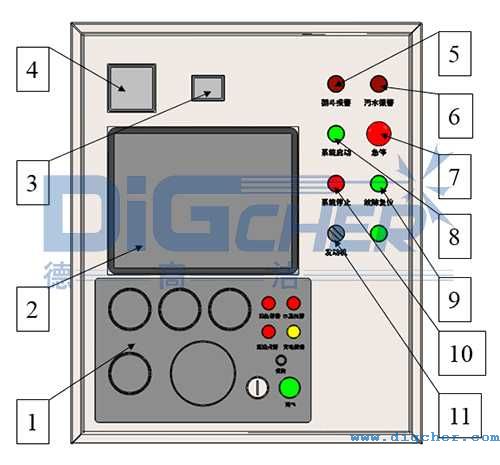

    德高潔公鐵兩用軌道清掃車電氣控制操作面板

    面板上設有:1、發動機操作監控盤;2、主操作觸控屏;3、逆變器控制面板;4、溫度控制儀;5、翻斗報警指示;6、污水報警指示;7、緊急停止按鈕;8、系統啟動按鈕;9、故障復位按鈕;10、系統停止按鈕;11、發動機開關。

    另外,德高潔公鐵兩用軌道清掃車電氣控制系統標配有液壓站超溫保護、油位低保護、水箱缺水、污水箱水滿保護、高壓水缺水保護、高壓水超壓保護,發生這些狀況時系統會自動停止運轉,并發出提示,以便于駕駛員及時準確的查找排除故障。
