隨著我國水射流技術近30年的發展，應用領域已涵蓋清潔、工業清洗、除銹、破碎、切割等市場，水射流潛在的危險也隨著應用市場的推廣而擴大。為了普及安全作業意識，國家標準化管理委員會在2011年1月發布了GB 26148—2010《高壓水射流清洗作業安全規范》。下面我們主要介紹一下高壓水射流清洗行業專業術語。
一、水射流
由噴嘴形成的不同形狀的高速水流束，其射流的流速主要取決于噴嘴出入口斷面的壓力降。
1、低壓水射流
工作壓力不大于10 MPa的水射流。
2、高壓水射流
工作壓力在10 MPa～100 MPa之間的水射流。
3、超高壓水射流
工作壓力不小于100 MPa的水射流。
二、磨料射流
在射流打擊物件之前固體顆粒已于射流束混合，通常由水射流引射磨料進入混合腔，然后再經準直噴嘴(又稱“磨料噴嘴”)形成磨料射流。
三、高壓水射流設備
高壓水射流設備泛指各種壓力的水射流設備。它是一個含有噴嘴的流體能量釋放系統，其噴嘴功能是將流體的壓力能轉變?yōu)樗俣饶�，形成自由射流束。射流中可以介入固體顆�；蚋郊踊瘜W藥劑，也可加濕。具體組成結構如下：
①高壓水發生設備：高壓泵機組、增壓器機組；
②控制系統：安全閥、調壓閥(溢流卸荷閥)、控制閥、電控柜、控制臺等；
③執行機構：噴槍、噴桿、噴頭、磨料射流總成、二維旋轉噴頭、三維旋轉噴頭等；
④輔助系統：壓力表、拖車、進給機構等。
四、增壓器
通過活塞/柱塞面積的變化使驅動液體實現壓力倍增的設備，特點是超高壓、小功率。
五、高壓泵和超高壓泵
用于增加水壓，并將高壓水輸送到噴嘴的壓力源設備。這類泵可以是移動的也可以是固定的，常采用正排量柱塞泵形式以保證在給定泵速下流量的恒定，工作壓力在10 MPa～100 MPa的泵為高壓泵，工作壓力不小于100 MPa的泵為超高壓泵。
六、噴槍
噴槍是控制高壓水經噴嘴形成水射流的工具。噴槍由控制閥、噴桿和噴嘴總成(它包括一個或多個噴嘴)組成，噴槍必須有鎖定機構，通常通過高壓軟管總成與高壓泵排出端的調壓閥直接連接。
噴槍可以按控制閥形式進一步定義。如果閥關閉時，系統降至常壓，高壓水排放到大氣，則為卸荷型噴槍；如果閥關閉時，高壓水仍保留在系統中，則為截流型噴槍。
1、柔性噴槍
由柔性管連接泵和噴嘴(噴頭)形成水射流的工具，由腳踏控制閥控制。
2、剛性噴桿
由剛性管連接泵和噴嘴(噴頭)形成水射流的工具，由腳踏控制閥控制。
七、噴頭
設置有一個或多個噴嘴并由此形成水射流的部件(噴頭限制了水的過流面積，產生了水射流速度并形成了所要求的射流形狀)。
1、自轉噴頭
一個連接在柔性管或剛性管上的包括軸承和旋轉體的部件，該部件至少有兩束射流偏置，無需附加任何外力，射流的反沖力就產生了噴頭旋轉的扭矩。
2、強制旋轉噴頭
依靠外力強制旋轉，以此形成可控轉速的旋轉射流的噴頭。它使噴嘴沿直管或噴頭體分布，利用噴嘴排列和旋轉達到射流全面覆蓋，以進行大面積清洗作業。
3、二維旋轉噴頭
繞著一個軸旋轉的旋轉噴頭，其外形尺寸與所清洗管件內壁直徑相適應，有可調轉速和不可調轉速兩種形式。
4、三維旋轉噴頭
同步繞著兩個相互垂直軸旋轉的旋轉噴頭，其轉速可以調節。按旋轉方式分為強制旋轉和自動旋轉兩種形式。
5、平面清洗器
專用于清洗平面的旋轉射流裝置。其特點是大直徑二維旋轉噴頭垂直向下噴射作業，通常為強制旋轉轉速可以調節。
6、自進噴頭
軟管與噴頭總成在管道內進退伸縮，以清除雜物，該噴頭借助其向后的射流自進，它還包括直接安裝在噴頭組件后的一段硬管，以防止噴頭在管道內翻轉。
八、安全閥
安全閥安裝在泵的排出端，它以彈簧預載的方式預置在關閉位置。當泵壓力超過預定值時，安全閥打開。
九、調壓閥
調壓閥安裝在泵的排出端，它憑借控制旁通水流來達到控制高壓泵工作壓力的目的。當系統中壓力超過了預置值時，調壓閥將部分開啟，調壓閥開啟升程越高，旁通的水就越多，則噴嘴處流量就越小，其完全開啟稱為卸荷。

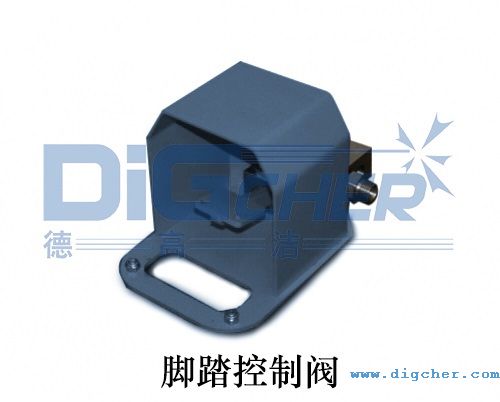

十、腳踏控制閥
能夠用腳動作控制水射流的一種控制閥。其踏板置于護框內。
十一、多聯閥
可將高壓水輸送到兩個以上的水射流噴頭上，它的動作應使兩個以上的水射流哦恩頭工況互不影響。
十二、高壓軟管
從高壓水射流設備的一個部件到另一個部件輸送水的柔性管。高壓軟管的最小爆破壓力應是工作壓力的2.5倍，高壓軟管應至少在1.5倍工作壓力下試壓。軟管使用壓力不得超過制造廠推薦的工作壓力。軟管失效可能引起鼓包、穿透。
1、軟管總成
由軟管和相應的端部接頭組成，軟管每個端部接頭都要由專業扣壓連接，并經過按壓檢驗。
2、柔性扣
用短的鋼繩呈環狀連接在兩根軟管的端部接頭處。當發生接頭斷裂，柔性扣將阻止軟管端部彈跳。
3、爆破壓力
檢驗承壓零部件可能失效的壓力值。
4、試驗壓力
檢驗承壓零部件得以正常工作的壓力值。
十三、進給裝置
操作噴頭運動的一種專用機械裝置，使噴頭接近清洗物件，通常能實現進給伸縮(垂直或水平)、傾斜、旋轉、曲臂等功能。
十四、壓力表
顯示壓力變化的儀表，壓力表的刻度范圍至少要比設備的最大工作壓力高50%。當壓力脈動較大時，應設置壓力緩沖器以準確顯示壓力讀數。
十五、操作者
經培訓并驗證具備安裝、運行和維修設備的技能人員。
十六、作業區
清洗作業涉及的用掛有警示標記護欄圍起的全部區域。
十七、反沖力
實現水射流過程中對射流部件造成的反向沖擊力。噴槍(頭)操作者所承受的反沖力不得超過其體重的三分之一。手持噴槍(頭)的設計反沖力不得大于200N。
綜上所述，我們介紹了高壓水射流清洗行業專業術語，需要提醒大家的是，充分了解高壓水射流基本技術特性是清洗工程良好應用的必要基礎。通過對水射流安全作業的分析總結指導工程應用，可極大提高作業的安全性。
現今，企業選對一家合適的清洗設備公司進行全面的合作是尤為重要的。作為全國知名的清洗設備公司——北京德高潔清潔設備有限公司目前已經發展成為全國眾多工業企業首選的合作對象。北京德高潔清潔設備有限公司是一家專業清潔環保設備供應商，在高壓水清洗、水霧降塵、集中式除塵系統已積累了十多年的業內寶貴經驗，為了使更多的國內工業企業深入的了解我們德高潔的高壓清洗機及系列清洗產品，請隨時關注我們的網站及發布的最新信息，也歡迎來電咨詢，我們將竭誠為您服務。
