SD ATC高壓水射流除鱗系統除鱗壓力控制原理介紹

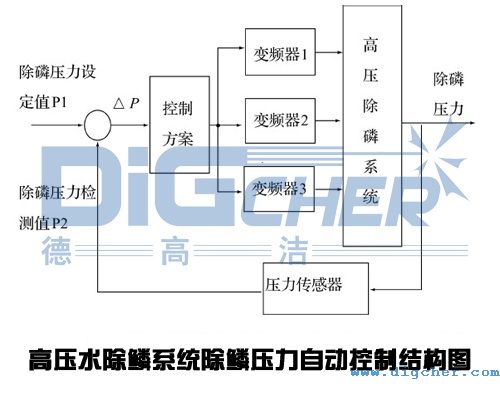

SD ATC高壓水射流除鱗系統的工作原理是在紅鋼坯軋制之前，由高壓泵站產生的高壓水經噴嘴形成高速射流打擊到鋼坯表面，在射流的沖蝕剝削以及熱爆效應下，鋼坯表面的爐生氧化鐵皮就會被清除。目前，高壓水射流除鱗技術是清除氧化鐵皮最直接最有效的辦法，為此，北京德高潔清潔設備有限公司組織技術力量歷經數月，終于研發成功一套高效全自動SD ATC高壓水射流除鱗系統并投入應用，高壓水射流除鱗系統最大的難點就是除鱗高壓水壓力的控制。SD ATC高壓水射流除鱗系統控制采用西門子PLC S7-300，以下是除鱗壓力自動控制原理圖：

在除鱗期間，除鱗壓力的控制方案如下：

△P＝P2－P1  公式(1)

公式(1)中：P1為系統設定除鱗壓力值；P2為系統檢測除鱗壓力值；△P為壓力差，|△P|≤e，e為壓力差△P最大允許波動值。

當|△P|≤e時，控制變頻器保持當前檔的頻率運行，即系統保持當前的壓力值運行。

當|△P|＞e時，并且P2＜P1，控制變頻器按照高一檔的頻率運行，即提高系統的除鱗壓力值，使系統除鱗壓力達到設定范圍內。

當|△P|＜e時，并且P2＞P1，控制變頻器按照低一檔的頻率運行，即降低系統的除鱗壓力值，使系統除鱗壓力達到設定范圍內。

結果證明，該系統技術方案成熟先進，設備運行穩定，并取得了良好的效果。
