聚合釜全自動清洗系統的應用

    時間:2021-08-17 16:34:00作者:LeeZhou來源:德高潔清潔設備分享到:QQ空間新浪微博騰訊微博人人網微信

    某化工企業的聚合釜為帶螺帶式漿葉的臥式反應釜,容積為3.2 m³,人孔DN150,反應過程中容器內壁及漿葉表面會逐漸形成聚合物、石蠟等混合物掛壁,從而影響下一釜化學反應。為了解決這一現象,該企業采用人工清洗聚合釜,具體方式是手持噴槍深入聚合釜內清洗。每天清洗三次,每次需一個人工作四十分鐘左右。值得注意的是,由于聚合釜內存在復雜的攪拌槳葉,有部分死角人工洗不到,且聚合釜內的殘余化學氣體還會對人體造成一定危害,因此這種工藝亟需改進。

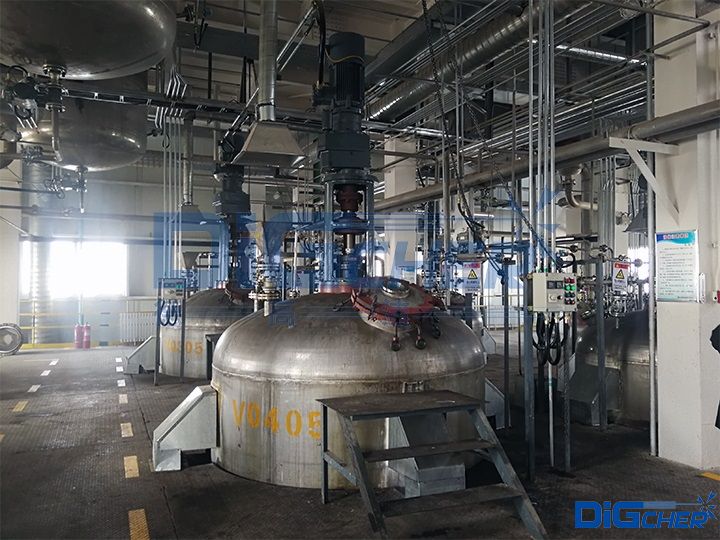

    聚合釜

    針對聚合釜人工清洗不到位的現象,德高潔經討論并驗證采用高壓水全自動清洗聚合釜的可能性,并給出了相關參數。

    人工清洗和高壓水射流全自動清洗的參數
      人工清洗 高壓水自動清洗
    最遠噴射靶距 /mm 300 1200
    水溫 /℃ 25 85
    射流壓力 /MPa 15~20 15
    清洗流量 /(L · min) 20 75
    噴頭噴嘴口徑 /mm Φ1.0 Φ2
    高壓泵選型 額定工作壓力為30 MPa
    流量26 L/min
    額定工作壓力為40 MPa
    流量260 L/min

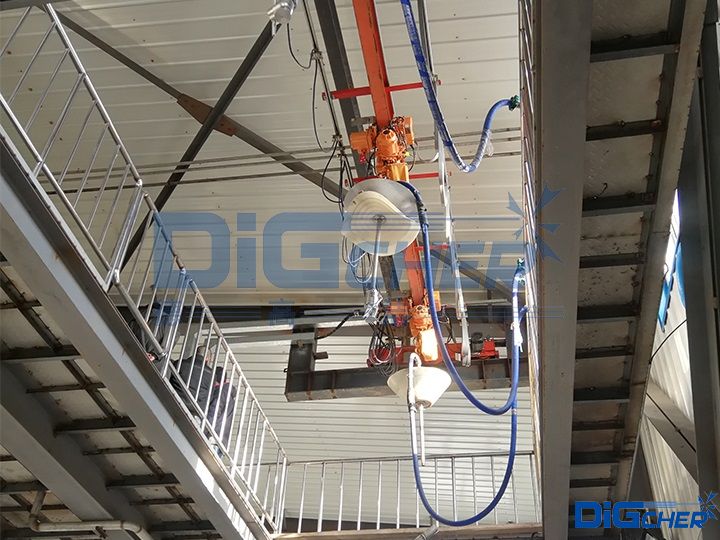

    聚合釜全自動清洗系統

    聚合釜全自動清洗系統由高壓水單元、氣動三維旋轉噴頭、定位伸縮裝置、槳葉定位裝置、密閉裝置、電控系統及輔助設備組成。系統運行通過PLC控制,不同反應釜的清洗輸入信號通過DCS集中控制,滿足同一高壓水源多臺反應釜清洗系統使用要求。高壓水單元可以實現不同射流流量的恒壓輸送。氣驅三維旋轉噴頭由一對成90°的錐齒輪、噴嘴、旋轉軸等零部件組成,氣動馬達帶動相互垂直的錐齒輪,進而驅動噴嘴三維旋轉,使射流軌跡形成一個球狀包絡面,從而實現無死角清洗。定位伸縮裝置是通過在升降盤上安裝定位開關,移動定位開關的位置,實現定點定位清洗。漿葉定位裝置可以實現噴頭深入漿葉內部清洗阻擋死角。噴桿導向密封裝置由氣動隔離閥、導向密封腔組成。氣動隔離閥安裝至反應釜球面人孔處,反應開始,隔離閥關閉,反應結束,隔離閥打開,清洗噴嘴向下伸入反應釜,到達設定位置后,噴射高壓水,根據程序進行自動清洗。導向密封腔保證清洗噴桿伸縮時噴桿與導向腔處的密封。通過設置水腔以及水腔兩側的活塞密封件,確保水腔壓力始終大于反應釜內壓,實現無須反應釜容器氣體置換的密閉清洗。

    實際使用證明,聚合釜全自動清洗系統清洗效果明顯,可滿足生產車間的清洗要求,釜內壁及漿葉處無明顯污垢。另外,系統實現了自動清洗,節省了人工成本;清洗全程采用密閉操作,既節省了時間,又提高了安全性。
