大型分室清灰脈沖袋式除塵器的應用

近年來，我國袋式除塵器獲得了迅速發展，其結構由原來的小型單室結構發展到多室結構，過濾面積由幾平方米發展到幾萬平方米，規模越來越大。為此對袋式除塵器的設計也提出了更高的要求。

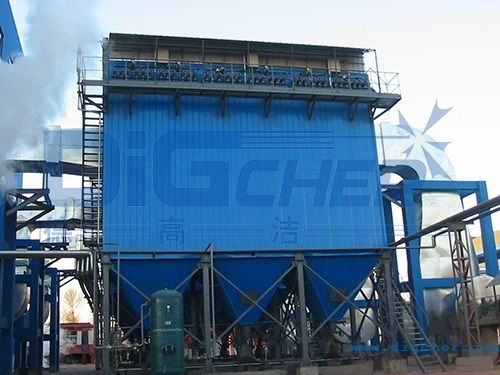

大型分室清灰脈沖袋式除塵器主要由進排氣總管、進排氣支管、多個單元濾袋室、凈氣室、灰斗、濾袋及濾袋框架、輸排灰裝置、梯子及平臺、壓縮空氣系統、噴吹裝置、控制系統等組成。其中每個單元濾袋室有數組濾袋，每組又有數條濾袋。具體工作原理如下：

工作時，含塵氣體由除塵器進氣總管通過進氣支管的風量調節閥，均勻地分布到各單元濾袋室，由于氣流斷面的突然擴大或導流板的作用，氣流中一部分大顆粒粉塵因慣性而落入灰斗，顆粒小的粉塵通過篩分、慣性、粘附、擴散和靜電等作用被阻留在濾袋外側，凈化后的氣體則進入袋內匯集到凈氣室，經排氣支管和排氣總管排出。濾袋內有骨架，防止負壓運行時被吸癟。濾袋經一定過濾操作時間后, 由于粘附等作用，塵粒在濾布網孔間產生架橋現象，使氣流通過濾布的孔徑變小，濾布網孔及表面迅速截留粉塵形成粉塵層。隨著濾袋外表面粉塵的不斷增加，其濾袋室阻力上升，當某單元濾袋室的壓差達到設定值或運行到設定時間時，控制儀發出信號，關閉該單元濾袋室排氣支管的排氣口自動閥，使該室處于噴吹狀態。這時壓縮空氣由氣包通過脈沖閥從噴吹管上噴嘴射入該單元濾袋室的濾袋內進行分組噴吹。同樣，其余各單元濾袋室由程序控制器控制依次進行上述噴吹循環。噴吹結束后，濾袋好恢復過濾狀態。最后將由濾袋膨脹和反向氣流作用而脫落于灰斗的粉塵經輸灰裝置排出。

大型分室清灰脈沖袋式除塵器的特點就在于當某一單元濾袋室清灰時，其余單元濾袋器仍在過濾而互不干擾，除塵效率高。具體特點如下：

1、除塵器分為若干濾袋室，當某室除塵濾袋破損時，僅需關閉此室進、排風口閥門進行濾袋更換或檢修，維護檢修方便；

2、壓縮空氣的壓力適應范圍大，清灰時工作壓力為0.25～0.6MPa，均可進行有效工作；

3、可以根據工況需要控制脈沖清灰或在線運行；

4、漏風率低，靜態漏風率小于2%，動態漏風率小于5%；

5、排氣中含塵質量濃度小于30 mg/m³，符合環保要求。

大型分室清灰脈沖袋式除塵器因采用分室清灰(離線清灰)，能有效地防止粉塵的再吸附，清灰效果好；同時能延長噴吹周期，大幅度降低壓縮空氣耗量，延長濾袋和脈沖閥膜片的使用壽命。目前，它已在個別除塵系統得到應用，實踐證明它是一種經濟效益顯著、理想的除塵設備，有待進一步推廣。
