高效新型高壓水變速箱殼體零件去毛刺技術

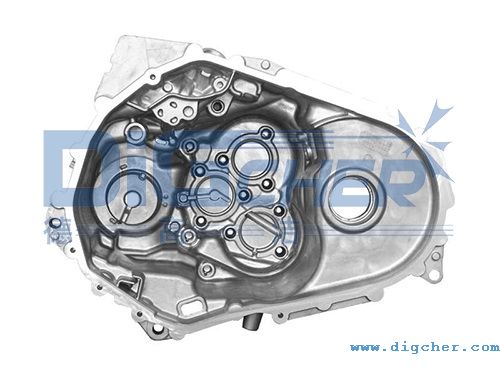

殼體零件是機械中常見的一種零件，通常起支承作用。它的應用范圍很廣，支承旋轉軸上的軸承，重要零部件的保護與集成等等。變速箱殼體零件的主要表面為精度要求較高的軸承孔、零件由內孔、外圓、凸臺、等表面構成。所以，殼體零件上會存在多種功能孔和環槽結構。

變速箱殼體零件數控去毛刺機技術是現代制造業實現自動化、柔性化、集成化生產的基礎，數控技術的廣泛使用給機械制造業生產方式、生產結構、管理方式帶來深刻的變化。高壓水噴射去毛刺以水為媒介，利用它的瞬間沖擊力來去除加工后產生的毛刺和飛邊，同時可達到清洗的目的。

一、設備優點

德高潔變速箱殼體零件去毛刺機設備去除毛刺能力穩定，生產效率高，易于實現自動化數控。變速箱殼體零件去毛刺機以高壓水為工作介質，杜絕了傳統刀具、滾磨等方式對精密零件造成的損傷。完善的電器控制系統、智能防護系統，保障了設備的穩定運行，可杜絕因操作不當或疏忽所造成的生產事故。三坐標數控執行機構定位精準，操作簡單。德高潔數控高壓水除毛刺機配備水循環過濾凈化系統，節能環保、降低成本。

二、設備簡介

機床部分：使用通用刀柄作為高壓水噴頭載體，配以刀庫換刀系統。高精度電腦數控分度盤可讓工件一次加工三面，提高加工精度和加工效率。
高壓水系統：采用意大利國際泵業集團的鑄鋼柱塞泵，高技術密封填料，工業陶瓷柱塞，工業曲軸動力端，飛濺潤滑系統，可長時間連續運轉。
電氣控制：采用德國西門子SINUMERIK數控機床專用配置及技術。
過濾系統：接水口鐵絲網、沉淀過渡油水分離、離心過濾、精密過濾器等四級過濾，終端出水過濾精度為5um。

三、技術參數

壓力：350～1000 bar
流量：15～50 L/min
功率：15～45 kw
刀柄型號(清洗噴頭)：BT40
刀柄數量：6把(選配)
噴嘴噴射角度：根據零件加工要求定制
搖籃：高精度電腦數控分度360º旋轉精準定位
加工(清洗)范圍：700mm×500mm×500mm×±90º
設備外形尺寸(L*W*H)：4.5 m×3.3 m×2.4 m
設備總占地：約15m²
