文丘里效應在商用高壓清洗機發泡噴嘴上的應用

    時間:2015-09-22 15:21:17作者:LeeZhou來源:德高潔清潔設備分享到:QQ空間新浪微博騰訊微博人人網微信

    文丘里效應又稱文氏效應,這種效應是指在高速流動的氣體附近會產生低壓,從而產生吸附作用,利用這種效應可制作出文丘里管、文丘里射流閥等,當流體通過管道的狹窄部分時,會導致該處流體速度增加,同時靜壓力降低。文氏效應管的原理較為簡單,就是把流體由粗變細,以加快流體流速,時流體在文氏效應管出口的后側形成一個“真空”區,利用這個“真空”區產生吸附作用。之前我們介紹了《文丘里效應在商用電動高壓清洗機射流閥上的應用》,下面主要介紹文丘里效應在商用高壓清洗機發泡噴嘴上的應用。

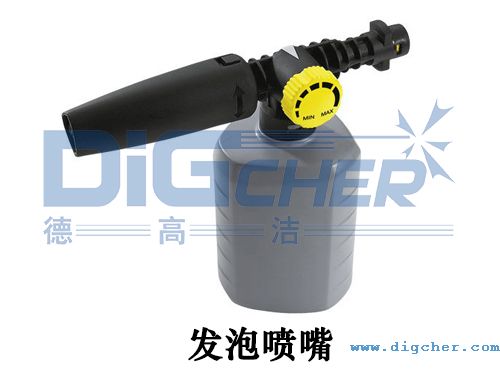

    高壓清洗機發泡噴嘴

    通過文丘里射流閥進行清潔劑吸入與混合,結構簡單、可靠,目前已得到普遍應用,但進一步的研究發現,這種在機器內部泵頭設置射流閥實現吸液功能也存在不足,如吸液率不可調、無發泡以及清潔劑的使用較為浪費等等。我們知道如果化學清潔劑與水混合后噴射到物體表面沒有形成發泡,清潔劑的效用并不能充分發揮,并且很快會流失,清潔劑浪費現象比較明顯,若能將化學清潔劑與水混合后并與空氣充分發泡,其去污能力將大大提高。發泡噴嘴很好地解決了這一難題。發泡噴嘴不但可以將清潔劑有效吸入,同時吸入少量空氣,帶有清潔劑的水射流在空氣腔中撞擊形成發泡,泡狀射流經噴嘴噴出。研究發現,清潔劑及空氣在發泡噴嘴的吸入都與文丘里效應相關。

    下圖為較為常見的發泡噴嘴結構,包括接頭、清潔劑瓶、噴嘴及泡沬調節鈕等,接頭與高壓槍槍桿相連接,泡沬調節鈕用來調節泡沬產生效果,清潔劑裝入清潔劑瓶內。

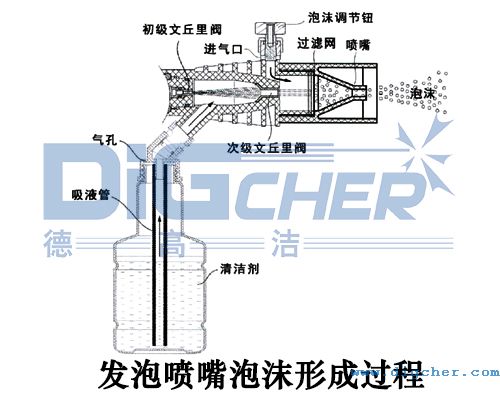

    發泡噴嘴泡沫形成過程

    通過對各種發泡噴嘴的研究發現,發泡噴嘴泡沫的形成過程兩次利用了文丘里效應,發泡噴嘴實際包括初級文丘里閥和次級文丘里閥,與初級文丘里閥相通的吸液管伸入清潔劑瓶內,清潔劑瓶蓋上設有氣孔,使得清潔劑瓶內壓力保持外部大氣壓。工作時,初級文丘里閥產生的虹吸作用將清潔劑吸人并與射流混合,隨后射流再次通過次級文丘里閥,次級文丘里閥的喉管段設有進氣口與外部空氣相通,泡沬調節鈕用以調節進氣口開口大小,次級文丘里閥將外部空氣吸入,在次級文丘里閥的出口還設有過濾網,高壓射流撞擊到過濾網上卷入周圍空氣產生豐富的泡沬,高壓泡沬經噴嘴噴出。

    文丘里效應的疊加應用也較為普遍,串聯后文丘里管出口壓力將大大提高。研究表明高壓清洗機泵頭處設置的文丘里射流閥當出口壓力在0.3~1.0 MPa時才產生吸液作用,目前市場上的發泡噴嘴最大壓力可達3.0 MPa,我們根據發泡噴嘴文丘里效應兩次疊加原理,對前后文丘里閥進行多次優化和驗證,發泡噴嘴最大壓力接近5.0 MPa,可見發泡噴嘴泡沬豐富、壓力高、射程遠,完全實現了高壓發泡,噴射效果明顯改善,且調節方便、更大限度節省清潔劑的使用。這種高效、經濟的清潔劑發泡方式正逐步取代傳統吸液方式。
